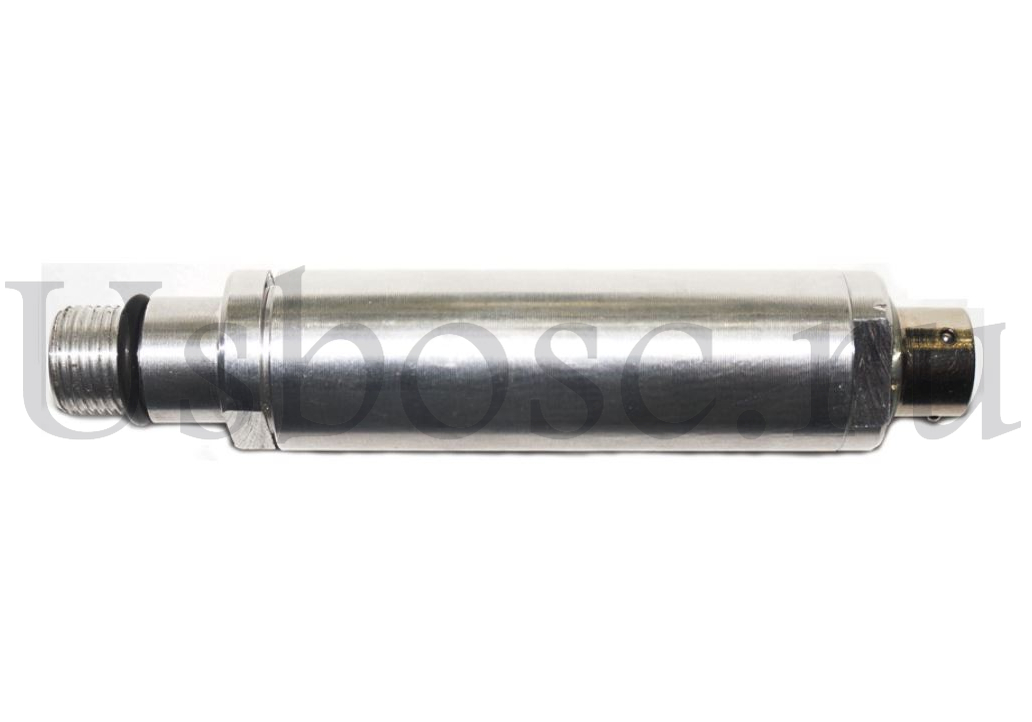

Мотор-Мастер Датчик давления 16 бар
Измерение компрессии, давления газов в цилиндре, топлива, масла.
Датчик давления 16 бар, производства Мотор-Мастер, является аналогом датчика, производства МЛаб - PS162, производимого в период январь 2014 - август 2018г.
Подходят для любого мотор-тестера или осциллографа (возможно, с небольшими доработками).
Устройство применяется в бензиновых двигателях для:
- Измерения давления в цилиндре в процессе работы двигателя (без воспламенения в данном цилиндре) как на холостом ходу, так и под нагрузкой.
- Измерения относительной компрессии
- Измерения относительного давления топлива.
- Измерения относительного давления масла.
Примечание.
Измерение абсолютных значений давления возможно при использовании оборудования с соответствующем ПО после проведения калибровки датчика.
Технические характеристики:
- Диапазон измеряемого давления: -1… 16 бар
- Дискретность выходного сигнала: 2,5 мВ/кПа
- Максимально допустимое давление: 3 МПа
- Быстродействие – 1 мс
- Диапазон температур, при котором сохраняются рабочие характеристики: 0…+70°С
- Рабочий диапазон температуры: -20…80°С
- Точность измерения: +/- 2%
- Напряжение питания: 8…20 В
- Ток потребления: до 10 мА
- Выходное напряжение датчика: -0,25…4 В
- Материал корпуса: алюминий
Электрическая защита:
- от переполюсовки;
- от замыкания сигнального выхода датчика на «массу»;
- от подачи питающего напряжения на сигнальный выход датчика;
- корпус датчика не соединен с минусовым проводом
Питание на датчик берется от 12 вольт бортовой сети автомобиля, датчик универсален т.е. его можно использовать с любым специализированным осциллографом.
